如何檢測不幹膠材料黏合劑性能?

       不幹膠材料（liào）點合劑的性能，在實驗（yàn）室內可通過測試（shì）標簽（qiān）材料特定（dìng）的物理指標來實現。 點（diǎn）合劑（jì）所塗（tú）布材料（liào）的硬度（dù）和強度可能影（yǐng）響黏（nián）合劑的（de）特性，所以點合劑的檢測要把黏合劑和表麵材料結（jié）合後進行。

1.初始黏度。 檢測初始黏度的方法有（yǒu）兩種。

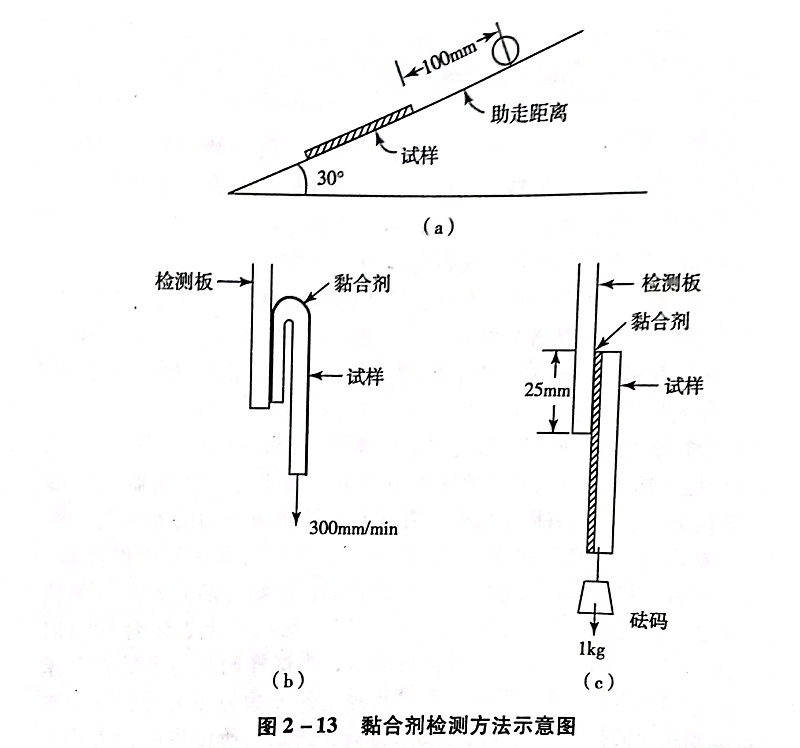

a 斜麵滾球法。 首先, 將（jiāng）規定尺寸的（de）樣品材料去掉底紙後（hòu），黏結麵向上（shàng）固定在（zài）試驗裝置的傾斜板上，然後將一鋼球滾過平放在傾斜板上的黏合劑表（biǎo）麵。 根據規定長度的黏結麵能粘住的最大鋼球尺寸，評價黏合劑初始黏度（dù）的大小， 如圖2-13(a)所示。初始黏度的（de）詳細檢測方（fāng）法見國家標準GB 4852-1984。

b. 拉力試驗法。 拉力試驗法（fǎ）在專門的儀器上進行，儀器的外形同普通拉力機，機上有固定板（bǎn）台，有在垂直導軌中滑動的測試頭，板台上（shàng）裝有表麵清潔光滑的檢測條，而測試頭上裝有固定試樣的夾具。檢測前，首先將一規定尺寸的樣品（pǐn）去掉底紙，使黏合劑向（xiàng）外並首尾接觸，形成一圓環狀。 然後將試（shì）樣一端固定在測試頭上、黏合（hé）劑麵向下，開始試驗。 測試頭以一定的速（sù）度向下，當試樣同板台上的檢測條接觸並達到規定的接觸（chù）麵積時，測試頭停止並（bìng）開始勻速（sù）上升，此時測試頭要（yào）用相應的拉力使試樣同檢測條分離，測試頭所使用（yòng）的拉力作（zuò）為評價黏合劑（jì）初始黏度的大（dà）小。測試頭的拉力數據可在計算機上顯示，單位為kgf/cm或 N/cm。

2.剝離強度。 剝離強度在拉力試驗機上進行（háng），在規定的環境條件下，將指定規格的試樣去掉（diào）底紙後（hòu）貼到（dào）檢測板上，並用標準質量的橡膠輥滾壓。檢測板（bǎn）的材（cái）料（liào）一般用玻璃、不鏽鋼、高壓聚乙烯塑料和其他特定的（de）材料。試樣貼到檢測板一段時間後，將（jiāng）檢測板固定在平台上，並揭開試樣一端固定在試驗機測試頭上，然後（hòu）測試頭以一定的速度和角度將試樣從檢測板（bǎn）上揭下或破壞，此時試驗機上所顯示的力稱（chēng）為試樣的剝離強度。單位為kgf/cm或 N/cm。
測試角度有180°和90兩（liǎng）種,一般紙（zhǐ）張類麵料采用90°角。試（shì）樣從貼到檢測板上到（dào）開始檢測的時間可以是10分鍾、1小時、1天或者幾（jǐ）個星期,以比較黏合（hé）劑在不同時間的黏（nián）結特性，如圖2-13(b)所示。黏合劑的剝離強度試驗方法可參考國家標準GB 2792—1981。

3.持黏性。 測（cè）試方法是將一個特定（dìng）尺寸的試樣, 一（yī）端去掉底紙（zhǐ）並以一定麵積的試樣貼到不鏽鋼檢測板上，另一端裝（zhuāng）有一定質量的礎將這一整體放在試驗架（jià）上，在礎碼（mǎ）重力的作用下試樣沿檢測板位通過觀察試樣在一定時間（jiān）內、不同重力作（zuò）用下的位移量或下落時間，來評價黏合劑（jì）的持黏性或軟硬程度（dù）。 軟的黏合劑的內聚力低（dī），在試驗中試樣（yàng）的位移量或下落時間都比硬的黏合劑大或短（duǎn）。檢測方法如（rú）圖2-13(c)所示。
黏合劑持（chí）黏性的（de）檢測方法可參考國家標（biāo）準GB 4851-1984。
